Control-Box für LED-Scheinwerfer mit Tagfahrlichtfunktion (mit Ein/Aus- Lenkerschalter zu kombinieren, schaltet um zw. Abblend- und Tagfahrlicht)

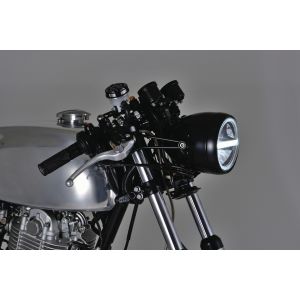

Verwendung: passend für LED-Scheinwerfer mit Tagfahrlichtfunktion, z.B. Art. 60071

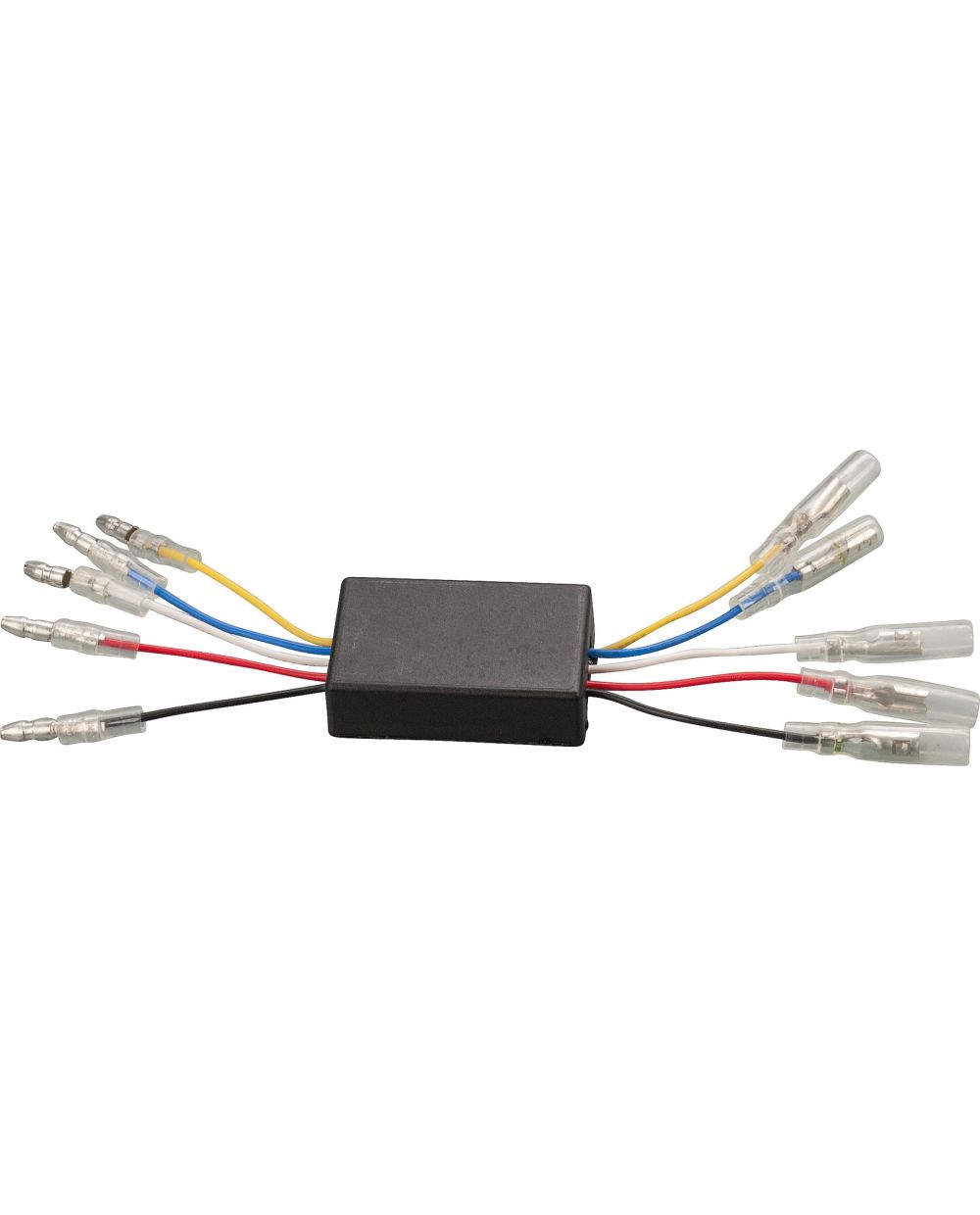

DRL CONTROL- BOX CB1, Schaltung Tagfahrlicht / Beleuchtung

Laut Vorschrift muss das Tagfahrlicht so angeschlossen werden, dass es beim Anschalten des Hauptscheinwerfers automatisch ausgeht. Da bei Fahrzeugen ohne Lichtschalter der Hauptscheinwerfer immer an ist, wäre die Funktion des Tagfahrlicht nicht korrekt nutzbar. Die BOX ist für LED und herkömmliche Scheinwerfer geeignet und wird zwischen dem Hauptscheinwerfer mit integrierten oder separaten Tagfahrlicht und der Fahrzeugelektrik verbaut. Die Funktion des Parklichtes, dass man beim Abstellen des Fahrzeugs über das Zündschloss schaltet ist voll funktionsfähig.

Maße: LxBxH 48 x 28 x 14 mm

Belegung:

IN (Fahrzeugelektrik):

Gelb = Fernlicht (+), Blau = Abblendlicht (+) AN / AUS Schalter zwischen Weiß = Standlicht (+), Rot = Zündung 15 (+), Schwarz = Masse (-)

OUT (Scheinwerfer):
Gelb = Fernlicht (+), Blau = Abblendlicht (+), Schwarz = Masse (-)

An das Tagfahrlicht: Weiß = Standlicht (+), Rot = Tagfahrlicht (+)
